Recherche de défauts de câbles souterrains Bordeaux
Secteur industriel & tertiaire
Nous faisons de la recherche de défaut de câble depuis 20 ans et du diagnostic TG / DP depuis 12 ans sur tout types de liaisons terrestres et immergées.
En marge de l’activité défaut et diagnostic, nous réalisons du tracé de canalisations souterraines métalliques ou plastiques / béton .
Nous pouvons également faire de la détection de fuite d’eau et de la recherche de défaut de câble en zone ATEX ou pyrotechnique.
Dans certaines conditions , nous procédons à la déshydratation par action physico chimique des âmes de câbles.

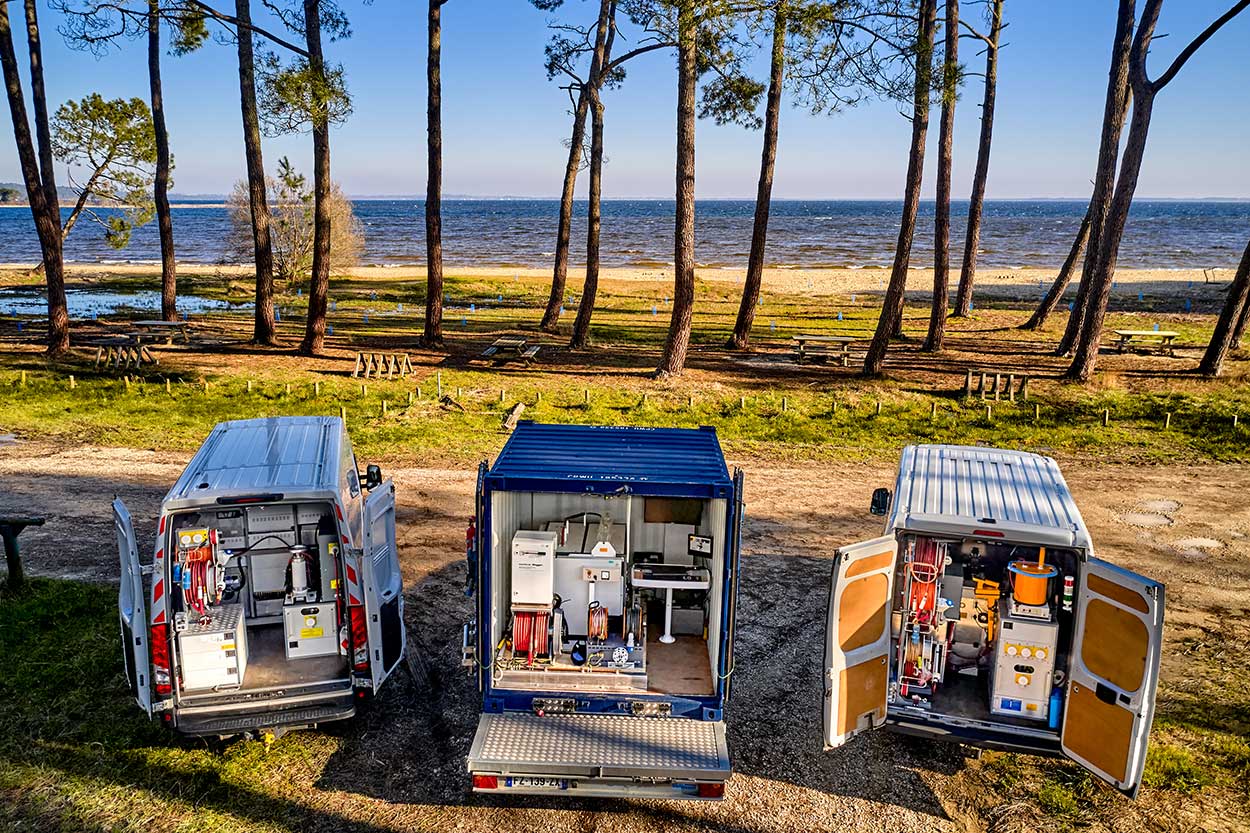

Nous intervenons H/24 7/7 et 365 J/an en milieu terrestre ou marin.
Recherche de défauts de câbles souterrains
Trouver le type d’un défaut dans les câbles souterrains L’utilisation d’un Megger ne devrait pas être une tâche difficile. Mais, trouver l’exact emplacement du défaut de câble a besoin de techniques spéciales. Les tests en boucle de Murray et Varley sont deux des techniques les plus populaires pour localiser les défauts dans les câbles souterrains. Cet article explique à propos de quelques autres populaires techniques de localisation des défauts dans les câbles souterrains – à savoir. (i) Coup de câble, (ii) TDR, (iii) Méthodes radar à haute tension
Coup de câble pour localiser les défauts de câbles souterrains
UNE câble thumper est essentiellement une surtension portable haute tension Générateur. Il est utilisé pour injecter une surtension CC haute tension (environ 25 kV) dans le câble défectueux. Si vous fournissez une tension suffisamment élevée au câble défectueux, le défaut de circuit ouvert se décompose en créant un arc de haute intensité. Cet arc à fort courant émet un bruit caractéristique à l’endroit exact du défaut.
Pour trouver le emplacement du défaut de câble en utilisant la méthode de battement, un thumper est configuré pour frapper à plusieurs reprises puis marcher le long du câble pour entendre le bruit sourd. Plus la tension continue appliquée est élevée, plus le choc obtenu sera fort. Cette méthode est utile pour les câbles relativement courts. Pour les câbles plus longs, la méthode de battement devient impraticable (imaginez marcher sur un câble de plusieurs kilomètres pour entendre le coup).
Avantages et inconvénients du coup de câble
Un important avantage de cogner le câble est-ce qu’il peut localiser les défauts de circuit ouvert très précisément. En outre, cette méthode est facile à appliquer et à apprendre.
Bien que la méthode de battement fournit très précis emplacement de défaut, il a ses propres inconvénients. L’application de cette méthode à des câbles plus longs prend énormément de temps. Cela peut prendre des heures voire des jours pour marcher le long du câble afin de localiser la panne. De plus, pendant ce temps, le câble est exposé à des surtensions élevées. Ainsi, tant que le défaut existant est localisé, les surtensions élevées peuvent affaiblir l’isolation du câble. Si vous maîtrisez les chocs de câbles, vous pouvez limiter les dommages causés à l’isolation du câble en réduisant au minimum la puissance transmise par le câble pour effectuer le test. Bien que des chocs modérés ne causent pas de dommages apparents, des chocs fréquents peuvent dégrader l’isolation du câble et devenir inacceptables. En outre, cette technique ne permet pas de détecter les défauts qui ne se courbent pas (c’est-à-dire les défauts de court-circuit).
